消防水泵應具有符合規范要求的自動、手動和機械緊急啟動模式。當泵控制柜處于自動檔位時，報警閥壓力開關可啟動消防泵聯鎖，即自動模式。我們可以看到，當站在泵控制柜前直接按下主泵綠色啟動按鈕時，泵將立即啟動，為現場手動模式。如果通過消防控制室的多線控制面板按下消防泵啟動按鈕，將手動遠程啟動。如果具有機械應急功能的控制柜相當于在消防控制柜外設置刀閘開關連桿，則該開關可直接閉合供電。

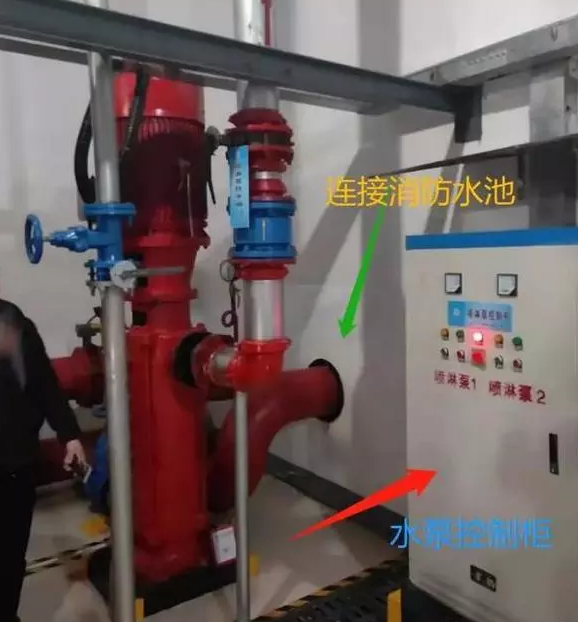

 如下圖所示，消防控制柜和消防水泵同時安裝在消防泵房?jī)?nèi)。此時我們應該想到的是，在消防水泵控制室設置消防水泵控制柜時，其保護水平不應低于IP 30；與消防泵同一空間設置時，保護水平不得低于IP 55。此外，消防泵控制柜應采取措施，防止水淹。

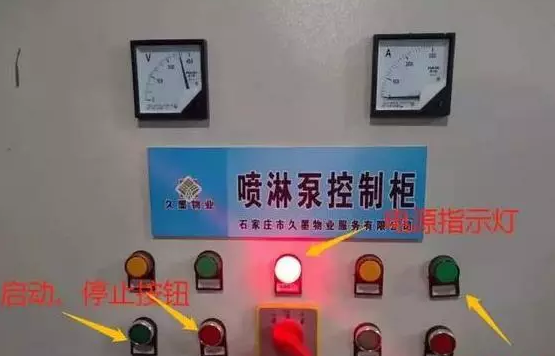

 如下圖所示，消防控制柜分為噴霧泵控制柜和消防栓控制柜，兩個泵的控制功能設置在每個控制柜中，即一個用于控制柜。由于控制柜設置較早，因此未設置機械緊急啟動功能。

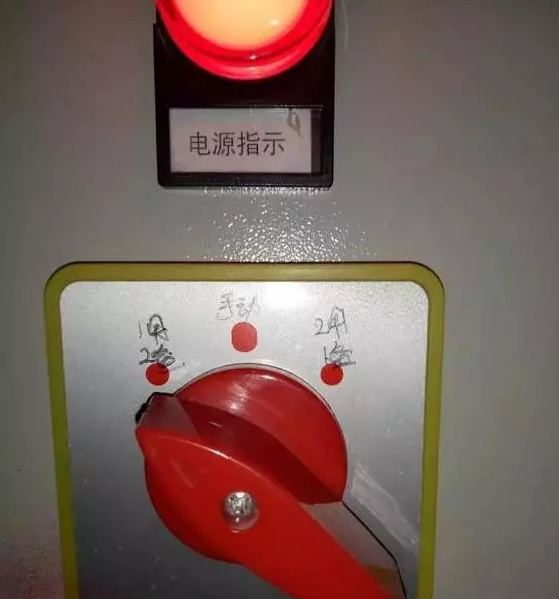

 如下圖所示，消防泵控制柜通常在自動起動齒輪下，1號泵為主泵，2號泵為備用泵。當1號泵發生故障時，將由消防泵控制柜直接切換到備用泵。使用備用電源開關或備用水泵關閉消防泵時，應分別在1分鐘或2分鐘內投入使用。正常操作。

一次泵和二次泵實現了消防控制柜的直接自動切換，并與管理員確認，當水泵控制柜處于手動裝置時，消防控制柜的控制室多線控制面板的遠程控制仍可啟動消防泵。

 以上就是消防控制柜的詳細圖片以及說明了，讀到這里，相信每一位讀者對于消防控制柜的模樣以及需要注意的地方都有一個更深的了解了。
